Керамический
кирпич. Нормативные
требования к керамическому кирпичу.Транспортировка и хранение.
Расчетные таблицы |
|
Керамический кирпич имеет несколько разновидностей: строительный (он же рядовой, «обычный», «полнотелый»), пустотелый (он же «экономичный», «дырочный», «щелевой», «самонесущий»), облицовочный (лицевой), имееющий массу подвидов: фасадный, фасонный, фигурный, глазурованный, ангобированный. Виды кирпича могут сочетаться. Например, фасадный кирпич бывает и пустотелым, и полнотелым, а фасонный - и строительным, и облицовочным. По фактуре поверхности ложковой и тычковой граней изделия могут быть гладкими или рифлеными. Керамический материал используют также при кладке печей и каминов. Для тех частей, что непосредственно контактируют с открытым огнем, необходим шамотный (огнеупорный) кирпич, а для отделки берут «каминный» - аналог облицовочного фасонного. Клинкерным кирпичом мостят дорожки. Существует два метода изготовления керамического кирпича: пластический и полусухого прессования. В первом случае глиняную массу влажностью 17..30% выдавливают из ленточного пресса, затем сушат и обжигают. Второй способ менее распространен - сырец формируют из глины влажностью 8..10% сильным прессованием; такой материал не рекомендуют для строительства помещений с расчётной высокой влажностью. Нормативные требования к керамическому кирпичу В настоящее время действуют стандарты ГОСТ 7484-78 «Кирпич и камни керамические лицевые. Технические условия» и ГОСТ 530-95 «Кирпич и камни керамические. Технические условия», пришедший на смену ГОСТ 6316-74 и ГОСТ 648-73. |
| |
|
Отсутствие брака означает:
Для строительного кирпича не считается браком наличие некоторых допустимых дефектов:
Требования к внешнему виду облицовочного кирпича более строги: на лицевой наповерхности кирпича не должно быть сколов (в т. ч. и и от известковых включений), пятен, выцветов и других внешних дефектов, видимых с расстояния 10 м на открытом пространстве при дневном освещении. Браком являются случаи нарушения режима обжига кирпича. Признаки «недожога» - горчичный цвет, глухой звук при ударе. Результат такого брака - плохая водо- и морозостойкость. Для «пережога» характерны черные подпалины и оплывшая, нарушенная форма, повышенные плотность и теплопроводность (тепло из помещений будет «утекать» гораздо интенсивнее). Характеристики отдельных видов кирпича Табл. 1. Основные характеристики керамического кирпича |
|
|
Кирпич полнотелый Полнотелый кирпич - материал с малым объемом пустот (меньше 13%). Применяется для кладки внутренних и внешних стен, возведения колонн, столбов и других конструкций, несущих помимо собственного веса дополнительную нагрузку. В силу того, что этот материал используют преимущественно для возведения несущих элементов зданий, распространены другие его названия - «строительный», «обычный», «рядовой». Он должен обладать высокой прочностью на изгиб, на сжатие (если конструкция сильно нагружена, то можно заказать марку М250 и даже М300), быть морозостойким. По ГОСТУ максимальная марка по морозостойкости такого кирпича - F50, но можно встретить и кирпич марки F75. Пористость определяет теплоизолирующие свойства, качество сцепления с кладочным раствором, а заодно и впитывание влаги при смене погоды. Водопоглощение обычного кирпича должно быть более 8%, а на рынке присутствует материал, у которого эта величина достигает 20%. Обратите внимание: сопротивление теплопередаче полнотелого кирпича невелико. Поэтому наружные стены, полностью выложенные из этого материала, требуют дополнительного утепления. Кирпич пустотелый Пустотелый кирпич применяют для кладки облегченных наружных стен, перегородок, заполнения каркасов высотных и многоэтажных зданий. На самом деле «имен» у этого кирпича много. В различных анонсах его называют «дырочным», «щелевым», «экономным» («экономичным») и «самонесущим». Из последнего названия видно, что он используется преимущественно для ненагруженных конструкций. Отверстия в пустотелом кирпиче могут быть как сквозные, так и закрытые с одной стороны; по форме - круглые, квадратные, прямоугольные и овальные; по расположению - вертикальные и горизонтальные. Необходимо учитывать, что материал с горизонтальными отверстиями менее прочен (М25..М100). За счет того, что пустоты составляют значительную часть объема (более 13%), на изготовление пустотелого кирпича уходит меньше сырья, чем на изготовление полнотелого. Отсюда - и относительно скромная цена, и название - «экономичный». Кроме того, замкнутые объемы сухого воздуха повышают теплоизолирующие свойства материала. Нужно только следить, чтобы кладочный раствор был достаточно густой и не заполнял отверстия, иначе этим преимуществом нельзя будет воспользоваться. Разумеется, на степень проникновения раствора влияет и размер самих щелей. Для улучшения теплотехнических характеристик еще на этапе производства стараются добиться повышенной пористости сплошной части кирпича: при подготовке глины в нее добавляют торф, мелко нарезанную солому, опилки или уголь, которые при обжиге выгорают, образуя маленькие пустоты в глиняном массиве. Зачастую полученный таким образом кирпич называют «легким» или «сверхэффективным». Кирпич облицовочный Облицовочный, он же «лицевой» и «фасадный», используют при облицовке зданий. Стандартные размеры у него такие же, как у рядового, - 250x120x65 мм. Некоторые производители предлагают фасадный кирпич уменьшенной ширины (85 мм вместо 120). Как правило, фасадный кирпич - пустотелый, а следовательно, его теплотехнические характеристики достаточно высоки. По нормативам, облицовка обязана обладать хорошей морозостойкостью и «презентабельным» внешним видом. Цвет должен быть ровным, грани - гладкими, формы - точными. Не допускается наличие трещин и расслоения поверхности. Подбирая составы глиняных масс и регулируя сроки и температуру обжига, производители получают самые разнообразные цвета. Затраты на кирпичную облицовку больше, чем на оштукатуривание, но при правильном выборе материала «керамический» фасад не потребует обновления гораздо дольше, чем штукатурка. Интересен облицовочный фактурный (рельефный) кирпич Его ложковая и тычковая поверхности имеют рисунок. Это может быть просто повторяющийся вдавленный рельеф, а может быть и обработка под «мрамор», «дерево», «антик» (фактурный с потертыми или нарочито неровными гранями) - на выбор заказчика. Фасонный кирпич по-другому называют фигурным, что говорит само за себя. Отличительные признаки такого кирпича - скругленные углы и ребра, скошенные или криволинейные грани. Именно из таких элементов без особых сложностей возводят арки, круглые колонны, выполняют декор фасадов. Существуют специальные элементы для подоконника и карнизов. Подвид фасонного - лекальный кирпич, форма которого выполняется на заказ, по предоставленному лекалу. Кирпич облицовочный глазурованный или ангобированный Для получения кирпича с блестящей цветной поверхностью на обожженную глину наносят глазурь (специальный легкоплавкий состав, в основе которого - перемолотое в порошок стекло), а затем проводят вторичный обжиг уже при более низкой температуре. После этого образуется стекловидный водонепроницаемый слой, обладающий хорошим сцеплением с основной массой и, как следствие, повышенной морозостойкостью. Глазурованный кирпич позволяет выкладывать мозаичные панно как в помещении, так и со стороны улицы. Технология получения ангобированного кирпича (его еще называют «двухслойным» или «цветным») отличается тем, что цветной состав наносят на высушенный сырец и обжигают только один раз. Само декоративное покрытие тоже другое. Ангоб состоит из белой или окрашенной красителями глины, доведенной до жидкой консистенции. Если температура обжига подобрана правильно, он дает непрозрачный, ровный слой матового цвета. Глазурованный и ангобированный кирпич применяют при оригинальной дизайнерской облицовке внешних и внутренних стен. Широкая цветовая гамма позволяет реализовать фактически любую идею оформления. К внешнему виду глазурованного и ангобированного кирпича предъявляют приблизительно одинаковые требования. На цветной поверхности не должно быть наплывов и трещин, пузырьков и вздутий. Зазубрины и щербинки допускаются, но в очень малом количестве (не более 4 штук). То же относится к пузырькам и черным точкам -- «мушкам» (не более 3). Нужно учитывать, что цветной слой обоих кирпичей достаточно хрупок - вероятно, в силу этого они не слишком востребованы. Их изготовливают в основном за рубежом и на заказ, однако есть производители и в России - это челябинский завод «Кемма», красноярский «Красноярскстройматериалы» и др. Ангобированныи кирпич с покрытием белого цвета выпускает завод «Победа Кнауф», цветной материал с повышенной пустотностью (до 43%) - НПО «Керамика». Кирпич клинкерный Применяют для облицовки цоколей, мощения дорог, улиц, дворов, полов в цехах промышленных зданий, облицовки фасадов. Погруженный полностью в воду, клинкерный кирпич выдерживает минимум 50 циклов попеременного замораживания/оттаивания, а что касается прочности, то ниже марки М400 его просто не выпускают. Такие характеристики обеспечиваются большой плотностью кирпича, которая достигается благодаря особому сырью и особой технологии. В производстве данного вида материала используют тугоплавкие глины. Их обжигают до спекания при значительно более высоких температурах, чем принято для изготовления обычного строительного кирпича. Материал получается дорогой, и его в использование целесообразно там, где эксплуатация элементов строений или дорожных покрытий проходит в самых жёстких условиях. Кирпичное мощение дорожек не очень популярно в России, поэтому чаще клинкер используют для облицовки фасадов - отделка долгое время не нуждается в ремонте, грязь и пыль практически не проникают в структуру поверхности, да и вариаций цветов и форм - масса. Недостаток только один: в силу высокой плотности клинкер обладает повышенной теплопроводностью. Кирпич шамотный Чтобы избежать быстрого разрушения кладки, контактирующей с открытым огнем, необходим кирпич, способный выдерживать высокие температуры. Его называют «печным», огнеупорным и шамотным. Данный материал выдерживает температуры свыше 1600°C. Делают такой кирпич из шамота - огнеупорной глины. Кстати, ту же глину добавляют в кладочный раствор, чтобы печь не развалилась от воздействия пламени. Изготавливают шамотный кирпич классической, а также трапециедальной, клиновидной и арочной формы. Транспортировка и хранение Одним из реальных источников появления брака керамического кирпича (трещин, половняка, отбитостей и сколов) является его некоректная транспортировка. Зачастую можно наблюдать, как кирпич (даже относительно дорогой - облицовочный) перевозят навалом и разгружают, как щебень, самосвалом. Некондиция при таком способе транспортировки может достигать 20% от начального объёма. «Цивилизованным» способом является перевозка кирпича на поддонах. Завод-изготовитель, как правило, подобным образом и отпускает потребителю свою продукцию, а поддоны либо продает, либо сдает в аренду; рассматриваются варианты доставки на поддонах заказчика. Керамический кирпич является обжиговым материалом, имеющим неплохую атмосферостойкость и это допускает его приобретение впрок (в том числе и зимой). Хранение керамического кирпича желательно осуществлять под навесом (исключающим прямое попадание на него атмосферных осадков), в штабелях, с вентиляционными зазорами в кладке и проходами между штабелями. Хранение «россыпью» ни в коем случае на пользу кирпичу не пойдет. Общие рекомендации При покупке кирпича требуйте сопроводительные документы: сертификат или паспорт на продукцию. При отсутствии этих документов, на кирпич лучше не соблазняться. Если не хотите «топить улицу», не делайте наружные стены толщиной меньше, чем в 2,5 кирпича (то есть 64 см), иначе тепло будет уходить из дома. При покупке импортного кирпича учтите, что европейские стандарты не всегда совпадают с отечественными по размерам, морозостойкости, прочностным показателям. Помните об этом при соместном использовании импортного и российского кирпича. Также необходимо учитывать, что толщина отечественных железобетонных элементов (перемычки, плиты перекрытия) кратна высоте отечественного кирпича. В России, с ее суровым климатом, наружная стена здания должна быть прочной и теплой, противостоять многократным нагревам и охлаждениям, иметь возможность архитектурной выразительности. Все эти вопросы решает керамический кирпич. Следуя требованиям второго этапа изменений СНиПа II., 3-79 "Строительная теплотехника" Норским керамическим заводом выпускается камень керамический пористый (250x120x138 мм) теплопроводностью 0,2 Вт/м °С, применение которого для строительства жилых и общественных зданий позволяет достичь толщины стены 640мм, обеспечивая при этом сопротивление теплопередачи 3,08 м2 с/Вт, что соответствует действующим нормам. 1. ОБЩИЕ ПОЛОЖЕНИЯ 1.1. Настоящие рекомендации содержат основные указания по применению, проектированию и возведению стен жилых, общественных и промышленных зданий из пористых керамических камней с пустотами пластического прессования, выпускаемых ЗАО "Норский керамический завод". 1.2. Керамические пористые камни с пустотами рекомендуется применять для кладки стен жилых домов, общественных и промышленных зданий
Высоту (этажность) здания рекомендуется определять расчетом несущей способности наружных и внутренних стен с учетом их совместной работы. 1.3. Расчет элементов из пористых керамических камней с пустотами производят по предельным состояниям первой и второй группы в соответствии с требованиями СНиП II-22-81. 1.4.
Применение пористых керамических камней с пустотами допускается
для наружных стен помещений с влажным режимом при условии нанесения
на их внутренние поверхности пароизоляционного покрытия. Применение
для стен помещений с мокрым режимом, а также для наружных стен подвалов
и цоколей не допускается. 1.5.
При проектировании зданий и проведении расчетов прочности элементов
стен из пористых керамических камней следует руководствоваться СНиП
II-22-81 "Каменные и армокаменные конструкции. Нормы проектирования",
"Пособием по проектированию каменных и армокаменных конструкций
(к СНиП II-22-81)" ЦНИИСК им. Кучеренко Госстроя СССР, М.,
1987 г. и настоящими рекомендациями, учитывающими особенности работы

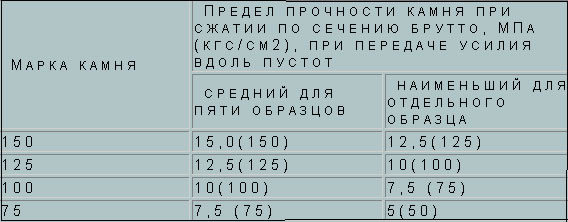

кладки из керамических пористых камней с пустотами. 2. МАТЕРИАЛЫ ДЛЯ КЛАДКИ СТЕН Керамические пористые камни и лицевые изделия 2.1. Типы, размеры и основные показатели пористого керамического камня с пустотами соответствуют ГОСТ 530-95 "Кирпич и камни керамические. Технические условия". 2.2. Камни в зависимости от предела прочности при сжатии по сечению брутто (без вычета площади пустот) подразделяются на марки (табл. 2). Таблица 2 |
 |

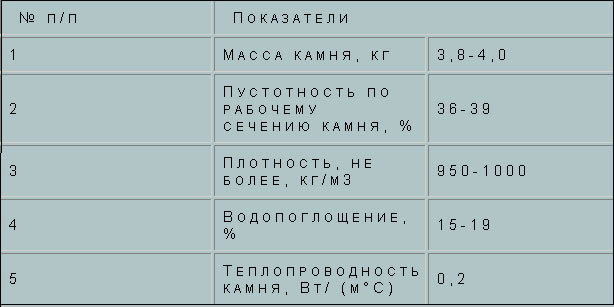

2.3. По морозостойкости камни подразделяют на марки: F25, F35, F50. 2.4. Характеристики пористого керамического камня с пустотами приведены в табл. 3. Таблица 3 |
 |
2.5. Для облицовки стен из пористого керамического камня с пустотами применяют керамический лицевой кирпич полнотелый и пустотелый по ГОСТ 7484-78 "Кирпич и камни керамические лицевые. Технические условия", а также ОТБОРНЫЙ керамический кирпич по ГОСТ 530-95 "Кирпич и камни керамические. Технические условия". 2.6. Характеристики лицевого кирпича керамического одинарного пустотелого и керамического пустотелого камня приведены в табл. 4. Таблица 4 |
 |
2.7. Марка лицевого материала по прочности должна быть, как правило, на одну ступень выше марки материала основной кладки. 2.8. При облицовке стен с применением многорядной системы перевязки необходимо соблюдать следующие минимальные требования:
2.9. В целях повышения несущей способности облицовочной кладки допускается ее армирование сетками. При армировании облицовочной кладки сетки следует укладывать по всему сечению стены, включая облицовку. 2.10. В простенках многоэтажных зданий с жестким соединением облицовки и кладки, во всех этажах, где расчетная несущая способность используется на 90% и более, следует предусматривать конструктивное армирование. В швы кладки и облицовки укладывают арматурные сетки из стали диаметром 3 -4 мм с ячейками размером не более 140x140 мм в третях высоты простенка, но не реже чем через 1 м. 2.11. В простенках многоэтажных зданий, возводимых при отрицательных температурах, конструктивное армирование кладки с облицовкой применяется во всех этажах, кроме тех, где расчетная несущая способность используется не более чем на 50 %. При этом конструктивная арматура укладывается в соответствии с п. 2.10. 2.12. Для облицовки цоколя высшей гидроизоляции рекомендуется применять сплошной лицевой кирпич пластического прессования, плиты из тяжелого цементного бетона и природного камня твердых пород. Растворы для кладки 2.13. Для возведения стен из керамических пористых камней с пустотами в зависимости от требуемой прочности кладки следует применять марки растворов по временному сопротивлению сжатию в кг с/см2: 50, 75, 100, 125, 150. Применение для кладки прочных растворов обуславливается сравнительно большой пустотностью камня и наличием тонких перегородок между пустотами. Раствор в такой кладке напряжен больше, чем в кладке из традиционного кирпича. Растворный шов в этом случае работает не только на сжатие, но и на срез по контуру стенок камня. Повышение прочности раствора более М "125" не целесообразно. 2.14. Раствор должен обладать в свежеизготовленном состоянии подвижностью и водоудерживающей способностью, обеспечивающей возможность получения ровного растворного шва, а в затвердевшем состоянии иметь необходимую прочность и равномерную плотность. При выборе состава, а также при изготовлении, выдержке и испытании растворов для кладки следует руководствоваться: ГОСТ 28013-98 "Растворы строительные. Общие технические условия", СП 82-101-98 "Приготовление и применение растворов строительных", ГОСТ 5802-86 "Растворы строительные. Методы испытания". 2.15. Консистенция раствора подбирается в зависимости от принятого способа кладки. Выполнение кладки на малоподвижных непластичных растворах не допускается. 2.16. В целях уменьшения заполнения пустот камня раствором и повышения термического сопротивления стен возводимых зданий кладку стен следует выполнять на растворах (погружение стандартного конуса) 70 - 90мм. При расчете теплопроводности кладки допускается принимать глубину заполнения пустот раствором 7-: 12мм (5-:8% по объему). 2.17. Для кладки стен из пористых керамических камней при отрицательных температурах должны применяться растворы с химическими противоморозными добавками. При этом необходимо руководствоваться указаниями СНиП II-22-81, раздел 7 и "Пособия по проектированию каменных и армокаменных конструкций (к СНиП II-22-81)", раздел 8, СНиП 01.03.01-87 "Несущие и ограждающие конструкции", раздел 7. 2.3. РАСЧЕТ НЕСУЩЕЙ СПОСОБНОСТИ СТЕН ИЗ КЕРАМИЧЕСКИХ ПОРИСТЫХ КАМНЕЙ 3.1. Предел прочности кладки (временное сопротивление) при сжатии зависит от марки (прочности) камня, марки строительного раствора, а также от качества кладки (толщины и плотности горизонтальных швов, наличия пустошовки и т. п.), удобоукладываемости и условий твердений раствора. Исходной характеристикой при определении расчетных сопротивлений кладки является ее средний предел прочности при заданных физико-механических характеристиках камня и раствора и при качестве кладки, соответствующем практике массового строительства. Временное сопротивление сжатию кладки (ожидаемый предел прочности) устанавливается по средним значениям, полученным при испытании образцов кладки с размерами в плане 380x510 мм, высотой 1100 -1200 мм. 3.2. Расчетные сопротивления R сжатию кладки из керамических пористых камней пустотностью до 39% с вертикальным расположением пустот при высоте ряда кладки до 150 мм на тяжелых растворах приведены в таблице 5. Таблица 5 |
 |

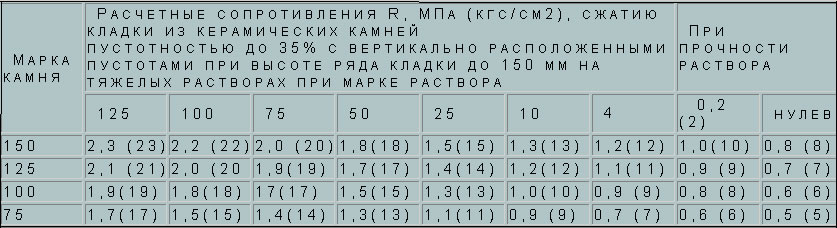

| 3.3. Временное сопротивление кладки (средний предел прочности) при сжатии R определяем умножением расчетного сопротивления R, определяемого по п. 3.2. на коэффициент К=2,0. Ru=KR (1) 3.4. Модуль упругости (начальный модуль деформаций) кладки - Ео при иной нагрузке из пористых камней принимается равным кратковременной нагрузке Ео=а Ru (2), где:
Ru - временное сопротивление (средний предел прочности) сжатию кладки,
определяемое по п. 3.3. настоящих рекомендаций,
а) на вертикальные усилия 4.1. Расчет элементов стен, перегородок и узлов опирания из пористых камней по предельным состояниям первой группы (по несущей способности) и второй группы (по образованию и раскрытию трещин и по деформациям) рекомендуется производить в соответствии с требованиями СНиП II-22-81, "Пособия по проектированию каменных и армокаменных конструкций" (к СНиП II-22-81) и указаний, приведенных в настоящих рекомендациях, учитывающих особенности работы стен из пористых керамических камней. 4.2. Этажность зданий со стенами из керамических пористых камней должна определяться расчетом на прочность и устойчивость в соответствии с действующими нормативными документами. 4.3. При расчете на осевое и внецентренное сжатие в расчетных формулах принимается площадь сечения камня F брутто (без вычета площади пустот). 4.4.
Расчет элементов с сетчатым армированием следует производить в соответствии
со СНиП II-22-81. Расчетное сопротивление армированной кладки Rsk
из пористых пустотелых камней определяется по формуле (3) с введением
понижающего коэффициента - 0,75к показателю увеличения прочности
кладки за счет армирования в формулу (27) п. 4.30 СНиП 4.5. При выполнении армированной кладки с облицовкой из изделий, выпускаемых ЗАО "Норский керамический завод", в сочетании слоев - основная кладка из керамических пористых камней и лицевой слой из керамического одинарного кирпича марки по прочности выше не менее чем на марку с прокладкой арматурных сеток по всему сечению, слои в кладке работают совместно, и коэффициент использования слоев может быть принят т=1. 4.6. Опирание элементов конструкций (балок, прогонов, ферм и т. п.) на кладку из пористых керамических камней следует производить в соответствии с требованиями СНиП II-22-81 п.п. 6.40-6.43. б) на горизонтальные (ветровые) нагрузки 4.7. Расчет поперечных или продольных стен, обеспечивающих устойчивость и прочность здания при ветровых нагрузках, производится по указаниям "Пособия по проектированию каменных и армокаменных конструкций"(к СНиП II-22-81) раздел 7.2. Усилия, возникающие при действии ветровых нагрузок, суммируются с усилиями от вертикальных нагрузок и не должны превышать расчетных предельных усилий, определяемых при расчетных сопротивлениях, указанных п. 3.2. настоящих рекомендаций. Норским керамическим заводом выпускается более 90 млн. штук кирпича разных как по внешнему виду (цвет, рельефность) так и по техническим характеристикам (прочность, морозостойкость, теплопроводность и т.д.). Наличие четырех технологических линий позволяет оперативно изменять вид кирпича в зависимости от желания потребителей. Это единственным завод в центре России, который способен полностью комплектовать стройку всеми видами кирпича от фундаментного до лицевого. По желанию заказчика может изготовить оконные перемычки и фигурный кирпич. |
| |
|
 |
